1000W伺服电机
80 机座，额定 3.2 N·m，重 2.64 kg。
- 1000W功率
- 3.2 N·m额定转矩
- 80机座
- 2.64 kg重量
性能总表
| 项 | 值 |
|---|---|
| 供电电压 | 220 V |
| 额定功率 | 1000 W |
| 额定转矩 | 3.2 N·m |
| 峰值转矩 | 6.4 N·m |
| 额定电流 | 4.6 A |
| 转子惯量 | 2.1×10⁻⁴ kg·m² |
| 额定 / 最高转速 | 3000 / 5200 r/min |
| 编码器 | 17 bit |
| 重量 | 2.64 kg |
安装总表
| 项 | 值 |
|---|---|
| 机座 | 80 |
| 机身长 L | 115.5 mm |
| 抱闸 L | 152 mm |
| 法兰 | 80 |
| 止口 | Ø70h7 |
| 止口高 | 3.00±0.10 mm |
| PCD / 安装孔 | Ø90 · 4-Ø6.8 |
| 轴径 × 轴伸 | Ø19h6 × 35±0.5 mm |
| 键宽 × 键长 | 6 × 21.5 mm |
| 轴端螺纹 | M6×12 |
选型表
| 版本 | 编码器 | 抱闸 | 机身长 mm |
|---|---|---|---|
| 常规 | 增量 | 无 | 115.5 |
| 绝对值 | 17 bit 绝对值 | 无 | 115.5 |
| 刹车 | 增量 | 有 | 152 |
| 刹车 + 绝对值 | 17 bit 绝对值 | 有 | 152 |
抱闸接线见 伺服驱控一体。

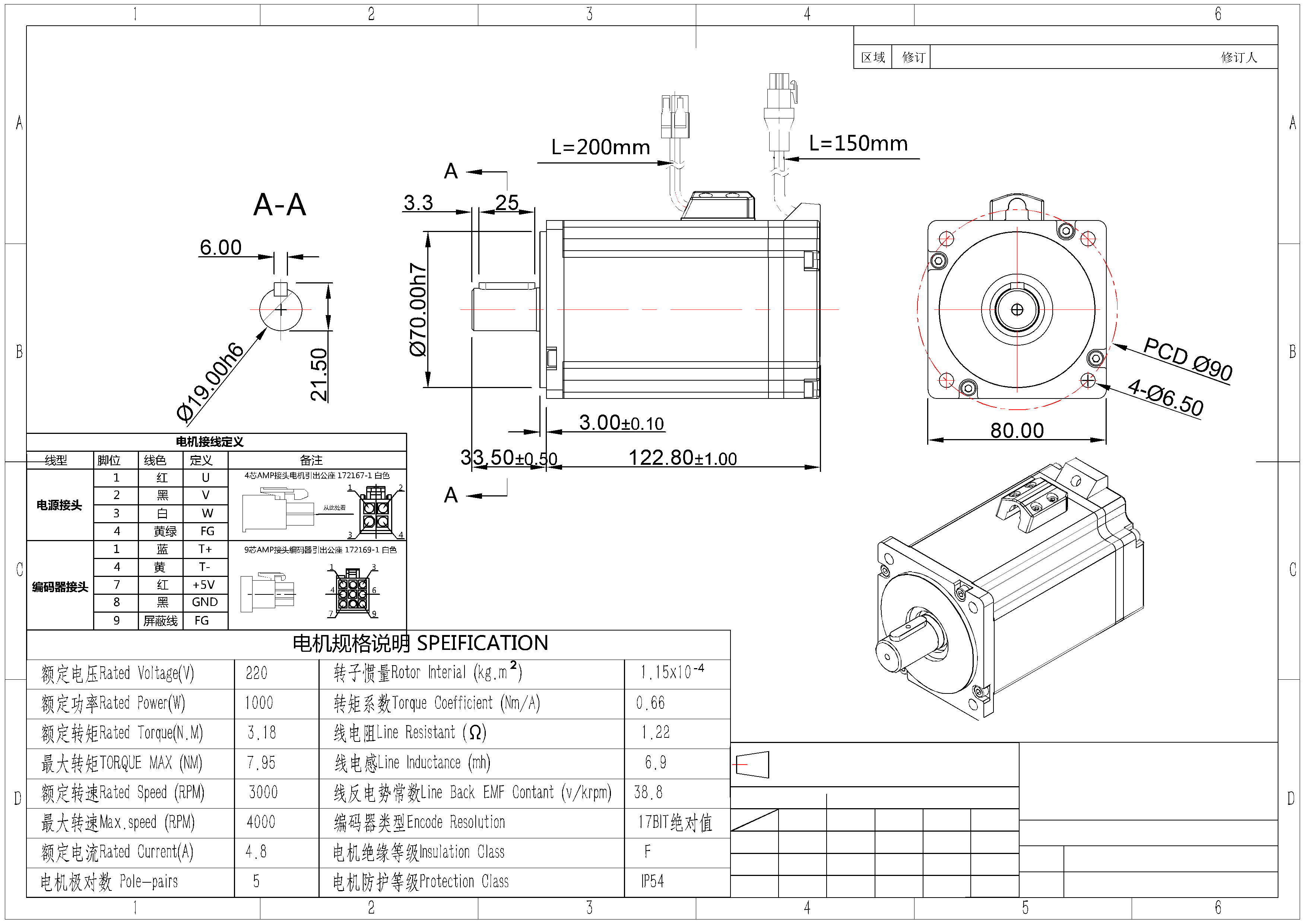

工程图纸
尺寸PDF与三维模型统一见MSP1000配套电机图纸。
