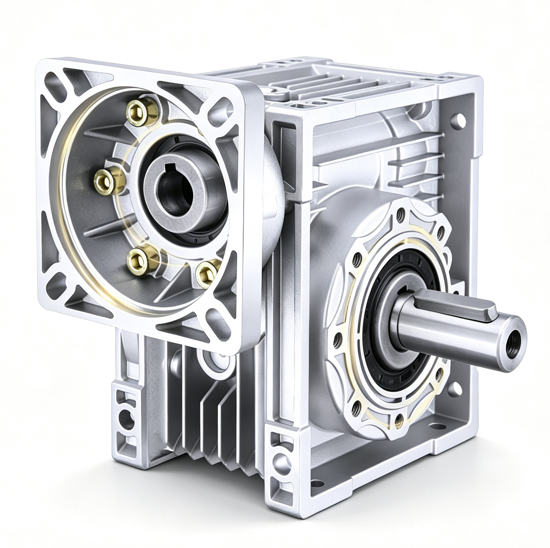

蜗轮蜗杆减速机
单级即可获得较大速比，输出转 90°。与 60 / 80 法兰配套的常规机座为 NMRV040 与 NMRV075。其余中心距按项目配置。
- NMRV04060 / 80 方法兰
- NMRV07580 圆法兰
- 7.5–100单级速比
- NMRV30货号写法
功能介绍

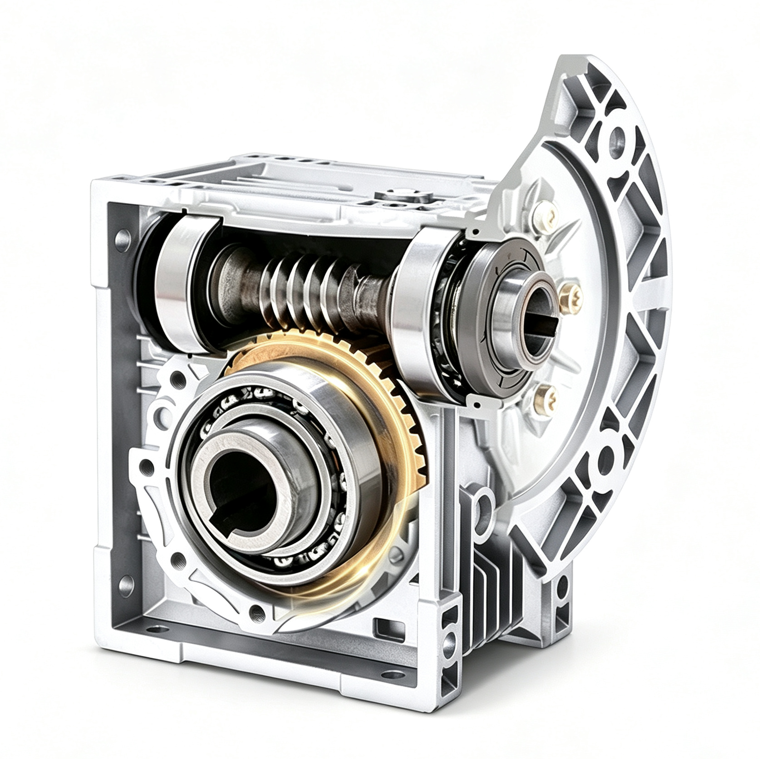

蜗杆带动蜗轮，一次减速就能到 1:100，箱体小、噪音低，输出天然转 90°。大速比时有一定自锁倾向，垂直轴或断电不想倒转时有用。

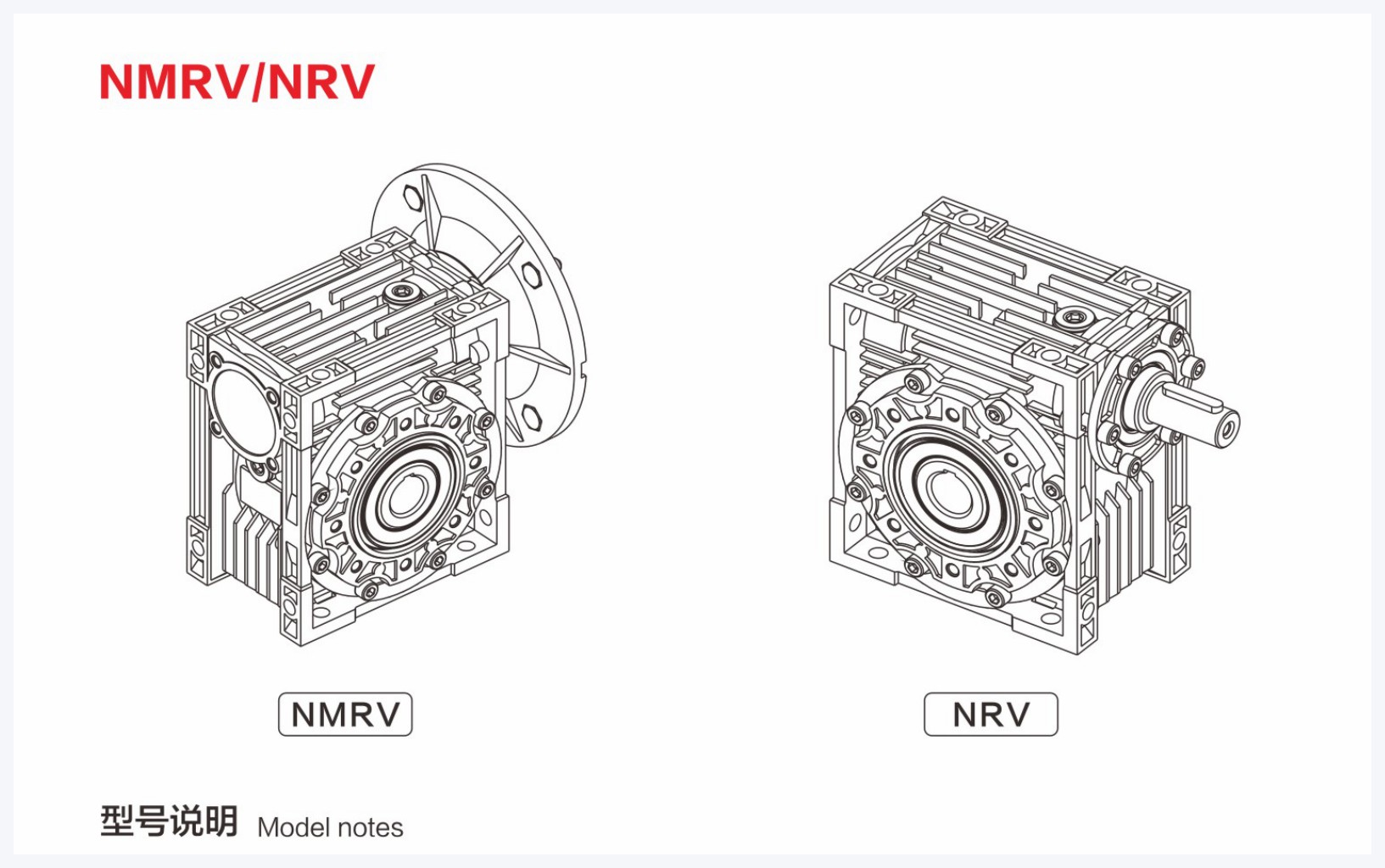

NMRV：法兰输入，电机直接上箱体。NRV：只有输入轴，要自己配联轴器。常规配套用 NMRV。
和行星怎么分：要高精度、高效率、高动态 → 行星；要大速比、要自锁、要便宜 → 本页。
大速比会发热。低速比动态效率可到 0.85 以上，1:100 可能降至约 0.35。连续重载须先核算发热，不得只看扭矩数字。
怎么选择
- 对法兰：60 方法兰优先 NMRV040 的 60×60；80 方法兰用 040 的 80×80，或 075 的 80B5 / 80B14。
- 定速比：电机转速 ÷ 目标输出转速。常用 10 / 20 / 30 / 40 / 50。
- 核输出扭矩：按下表同一功率、同一速比那一行，使用系数建议 ≥ 1.0。
- 核输入孔：UA 孔要等于电机轴径，对不上加衬套，不要硬装。
步进 60 机座常用方法兰；伺服 80 机座常用 80B5 / 80B14。下单写清电机型号，不要只报中心距。
常规型号

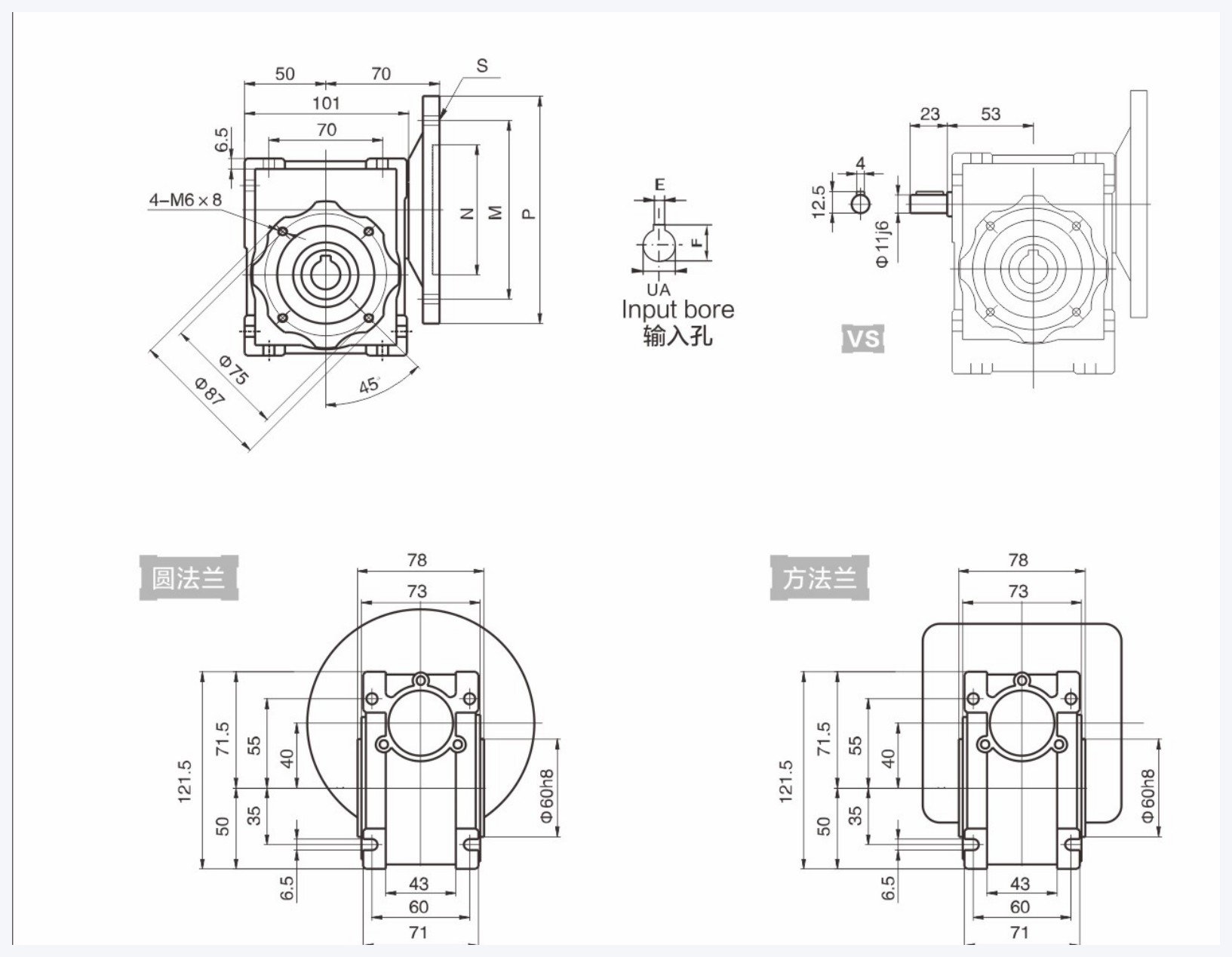

NMRV040 · 中心距 40 mm
轻载主力。方法兰可做 60×60、80×80，正好接 60 / 80 法兰电机。箱体约 2.4 kg，输出轴 Ø25h6。
| 法兰 | 止口 | 孔距 | 输入孔 UA |
|---|---|---|---|
| 方法兰 60×60 | 50 | 67 | 9 / 11 / 14 |
| 方法兰 80×80 | 60 / 70 / 73 | 94 | 9 / 11 / 14 |
| 71B14 圆法兰 | 70 | 85 | 9 / 11 / 14 |
| 71B5 圆法兰 | 110 | 130 | 9 / 11 / 14 |

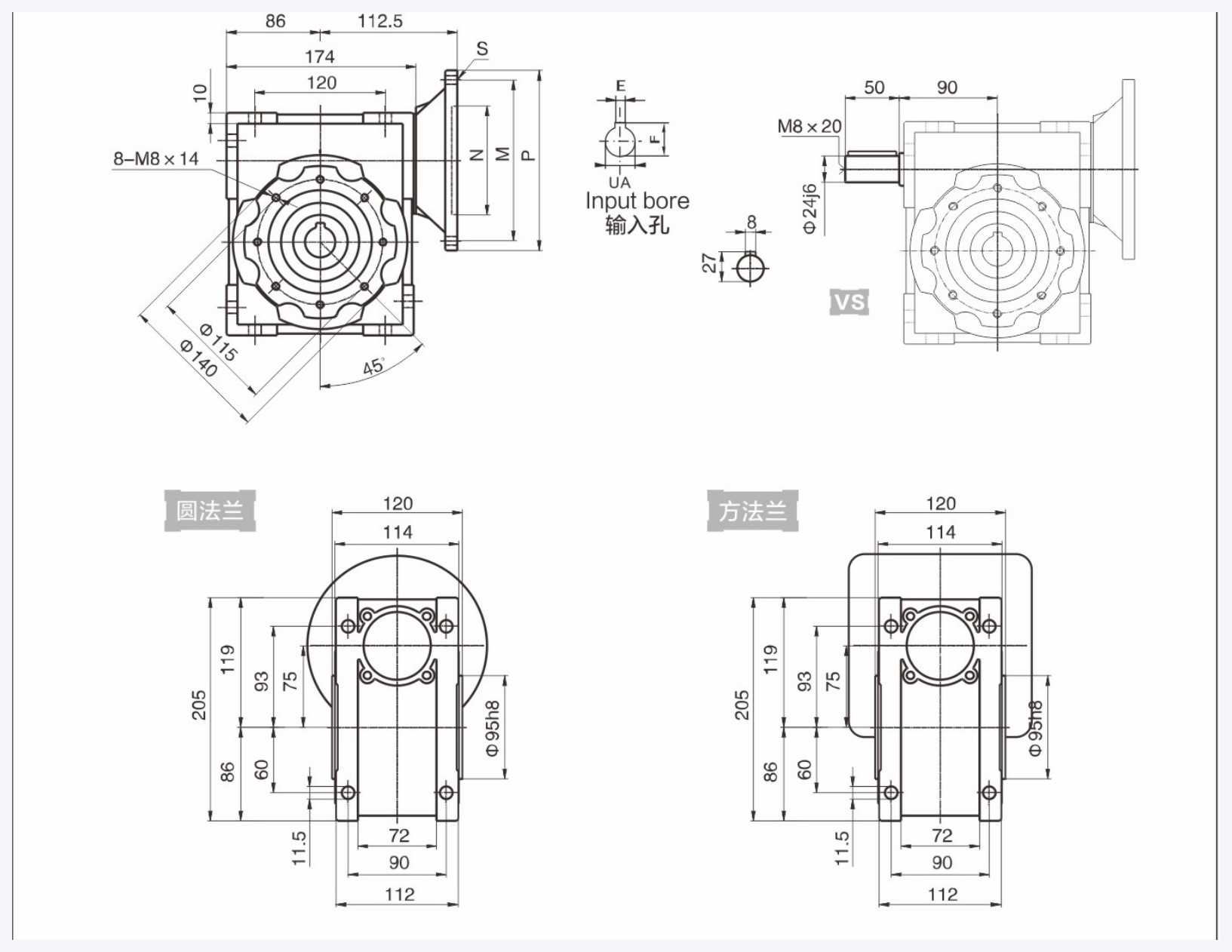

NMRV075 · 中心距 75 mm
中载。圆法兰含 80B5 / 80B14，直接配 80 机座伺服。箱体约 9 kg，输出轴 Ø28h6。
| 功率 | 速比 | 输出 r/min | 转矩 N·m | f.s. |
|---|---|---|---|---|
| 0.55 kW | 40 | 35 | 108 | 2.0 |
| 0.75 kW | 25 | 56 | 102 | 2.0 |
| 0.75 kW | 30 | 46.7 | 117 | 2.0 |
| 0.75 kW | 40 | 35 | 147 | 1.5 |
| 1.1 kW | 15 | 93.3 | 95 | 2.1 |
| 1.1 kW | 30 | 46.7 | 171 | 1.3 |
输入按 1400 r/min。使用系数 f.s. 建议 ≥ 1.0。030、050、063、090 等中心距按项目配置。
订货编号
货号只写 NMRV 加比数，不写法兰：NMRV30。整串例子：XR-Online-MSP60-C-2M-NMRV30。
订单另须写明机座号（040 / 075）、输入法兰（60×60 / 80×80 / 80B5 等）、输出轴方向及是否需要输出法兰。重量与注油量以随箱文件为准。
三维模型用于机构预装配。安装止口与轴伸以随箱尺寸为准。
NMRV040 三维 STEP NMRV075 三维 STEP
