PF80L1
同轴一级，配 80 法兰 / 750W。输出法兰 □85，轴 Ø19，一级常用扭矩 42–52 N·m。
- 80法兰
- 一级 L1级数
- 同轴安装
- 约 139 mm（40.5 + 98.8）相关长
这支做什么
配 MSP750 一体机。输入夹紧式，不要再加联轴器。软件里把减速比写进行程换算：圈数 × 比数 = 输出圈数。
| 项 | 值 |
|---|---|
| 系列 | PF80L1 |
| 配电机 | 750W 伺服 / 80 机座 |
| 额定输入转速 | 3000 r/min |
| 背隙 | ≤12 arcmin |
| 效率 | ≥96% |
| 噪音 | ≤68 dB |
| 润滑 | 合成脂，免维护 |
| 安装 | 任意方向 |
适合：750W 水平轴要增矩、安装还走原来的轴线。
不要选它：电机要从侧面进来，改 ZPF80L1。
速比与额定扭矩
极限瞬时扭矩按额定的 2 倍核。连续重载再乘 1.5–2 安全系数。
| 速比 | 额定 N·m | 瞬时 |
|---|---|---|
| 3 | 45 | 2 × 额定 |
| 4 | 50 | 2 × 额定 |
| 5 | 52 | 2 × 额定 |
| 7 | 48 | 2 × 额定 |
| 10 | 42 | 2 × 额定 |

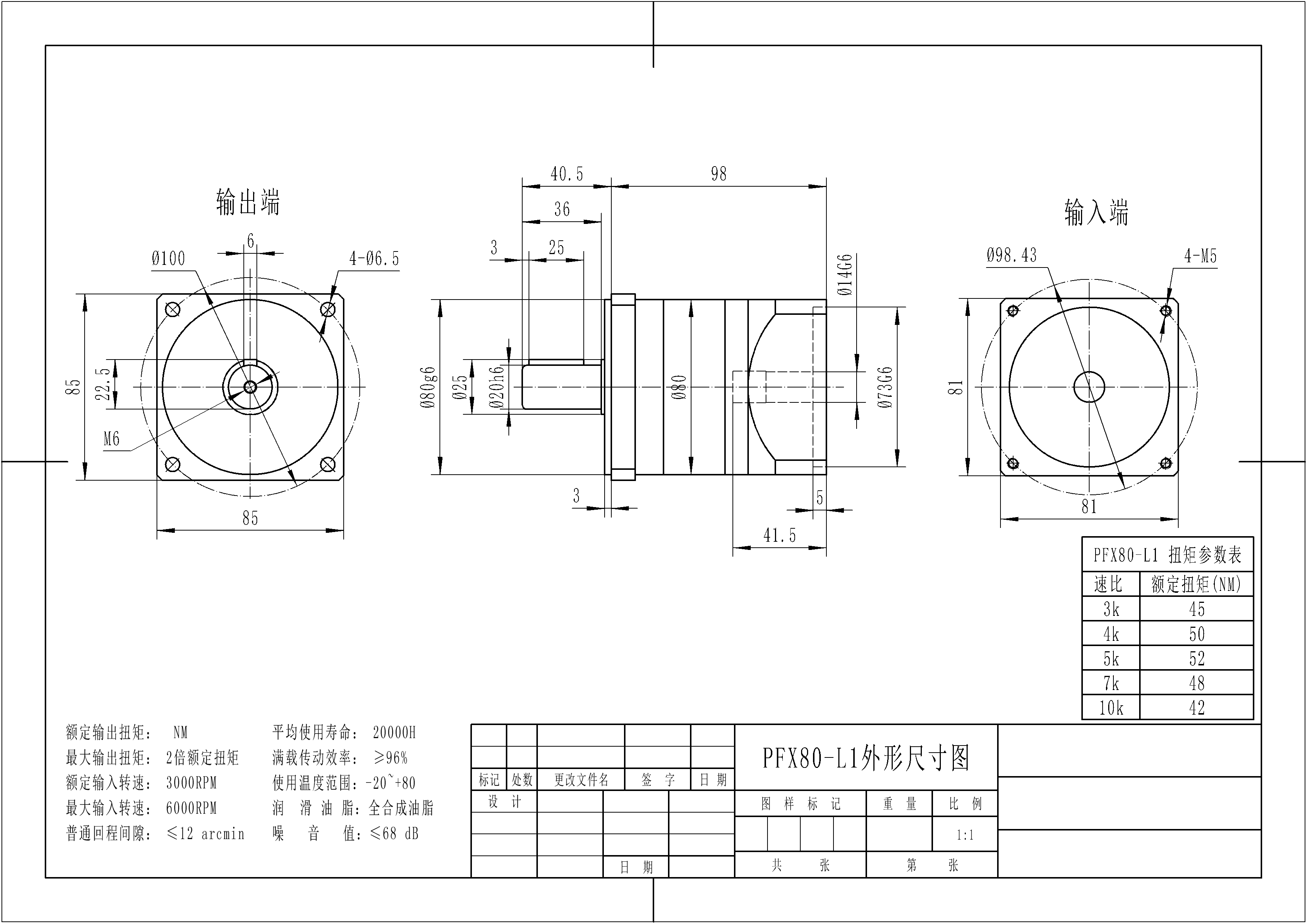

外形与尺寸
开孔、止口和轴伸按下图；更换电机轴径时须同时核算输入夹紧套。
下载链接
本支三维 STEP 当前不公开，不挂空链。
订货编号
货号只写系列加比数，不写法兰：PF3 / PF4 / PF5 / PF7 / PF10。整串例子：XR-Online-MSP750-C-2M-PF5。
下单同时给：主机 / 电机型号、目标输出转速、负载力矩、是否要刹车。输入夹紧孔必须对上电机轴径。
