SX674-WR
密着安装、另一朝向。槽宽 5 mm，安装孔距 7 mm，NPN，导线 1 m，黑 / 白双输出。新做支架优先这一支。
- 5 mm槽宽
- 7 mm孔距
- 2-Φ3.5安装孔
- 1 m导线
规格
开孔与接线如下。其他外形尺寸见 传感器总览。
| 项 | 值 |
|---|---|
| 订货代号 | SX674-WR |
| 检测 | 对射，槽宽 5 mm |
| 检测物体 | 2 × 0.8 mm 以上不透明 |
| 应差 | ≤ 0.025 mm |
| 电源 | DC 5–24 V |
| 消耗电流 | NPN ≤ 35 mA |
| 输出 | NPN 开路集电极 100 mA |
| 响应 | ≥ 1 kHz，典型 3 kHz |
| 温度 | −25～+55 °C |
| 壳体 | PBT；柜内使用 |
以随箱文件为准。冲水、高粉尘外露不要用这支。

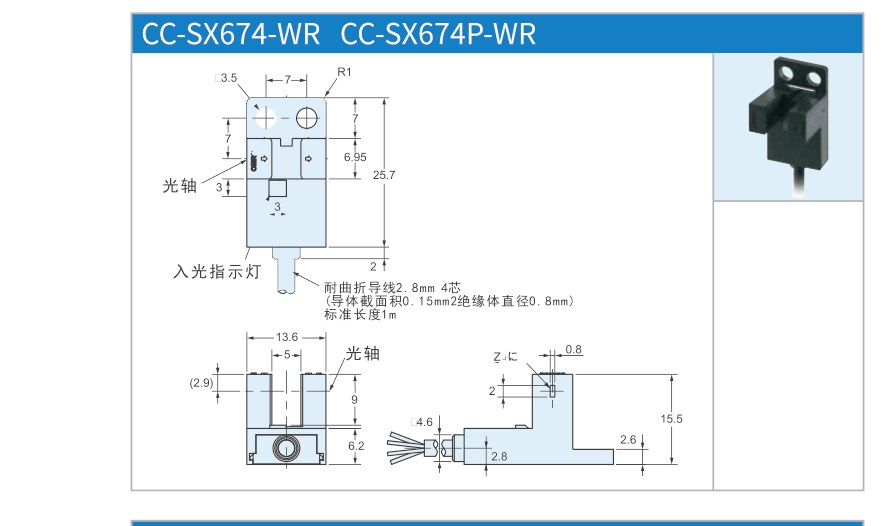

外形尺寸
| 项 | mm |
|---|---|
| 安装孔距 | 7 |
| 安装孔 | 2-Φ3.5 |
| 倒角 | 2-R1 |
| 槽宽 | 5 |
| 叉口深 | 9.3 |
| 槽口宽向 | 13.6 |
| 侧向包络高 | 15.5 |
| 相关高 | 21.5 |

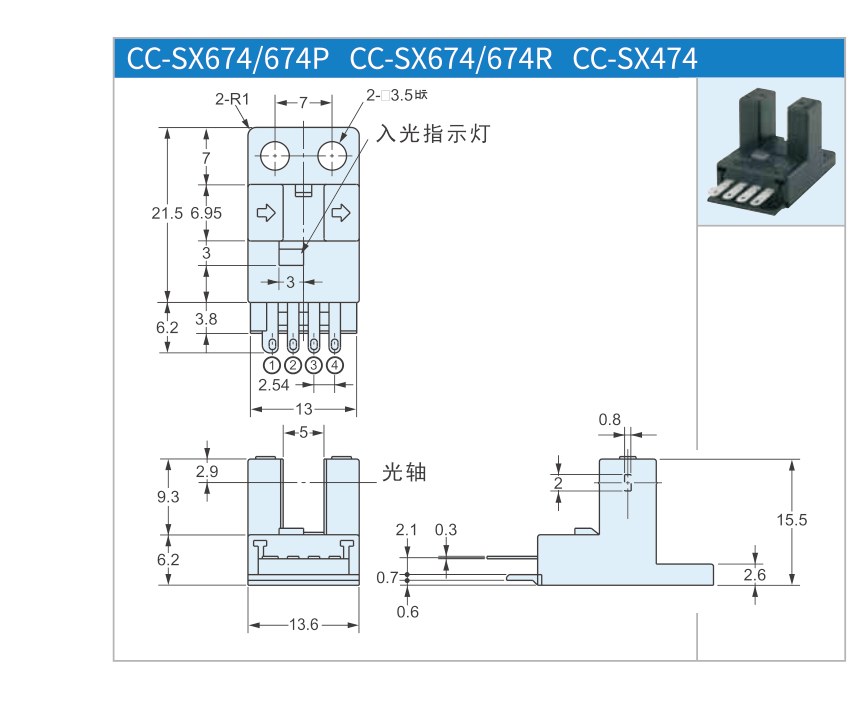

槽口和孔距两种出线一样，只是线的接法不同。开孔按 2-Φ3.5、孔距 7。

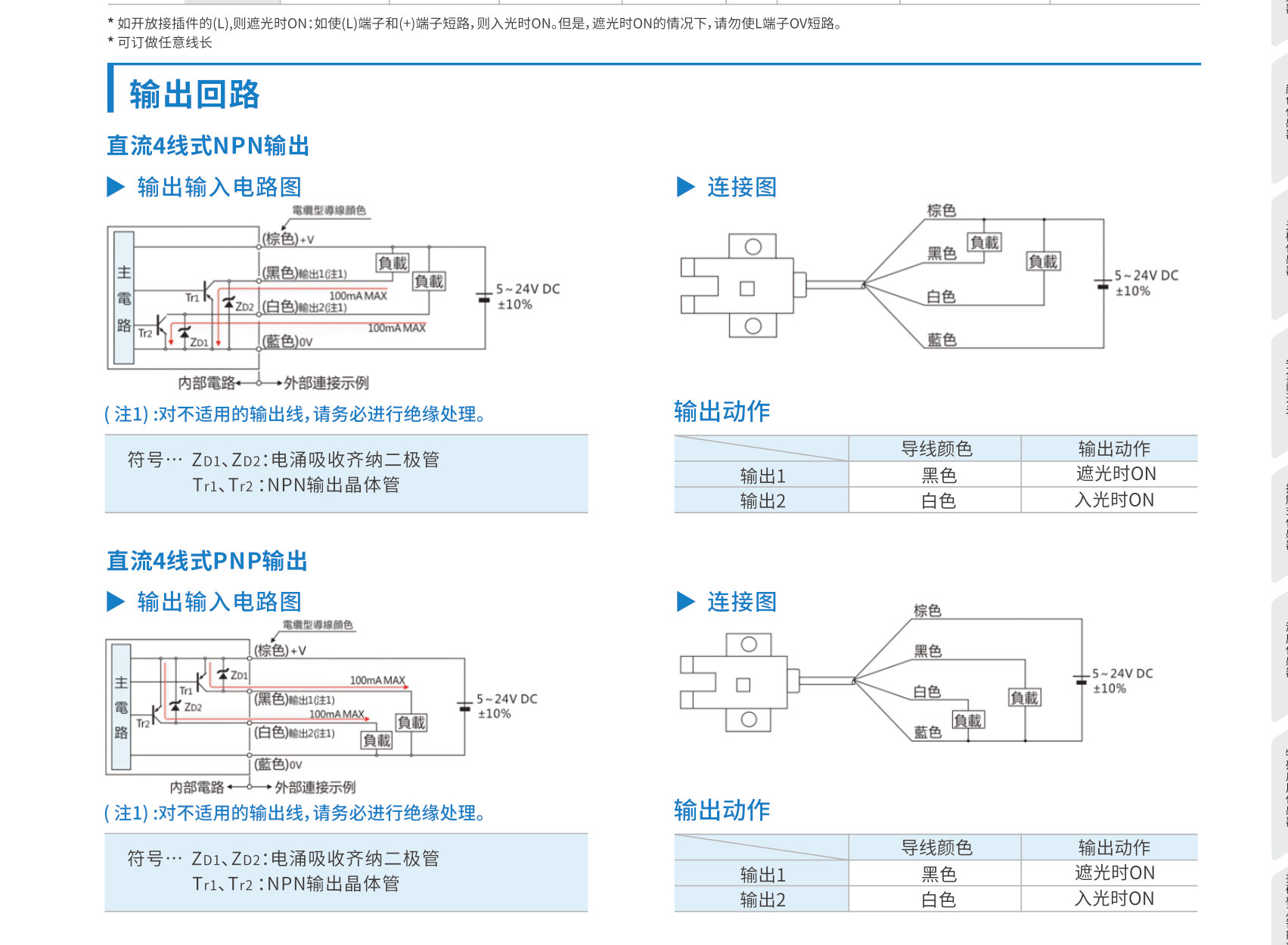

接线
直流四线。不用的输出线绝缘包好。
| 线色 | 功能 | 接到 |
|---|---|---|
| 棕 | +V | 24 V |
| 蓝 | 0 V | GND |
| 黑 | 输出 1 · 遮光 ON | 常用作限位 |
| 白 | 输出 2 · 入光 ON | 按回零方向选用 |
调试顺序：先装上、在软件里看信号是否翻转，再回零。信号不对就跑动作，容易撞机。线和动力线分开走。
订货编号
| 代号 | 出线 | 动作 |
|---|---|---|
SX674-WR | 导线 1 m | 黑遮光 / 白入光 |
一套轴默认 3 只（原点 + 正负限位）。线要加长写清米数。孔距不是 7 mm 时不要改孔硬装。
下载链接
本支传感器三维当前不公开。
