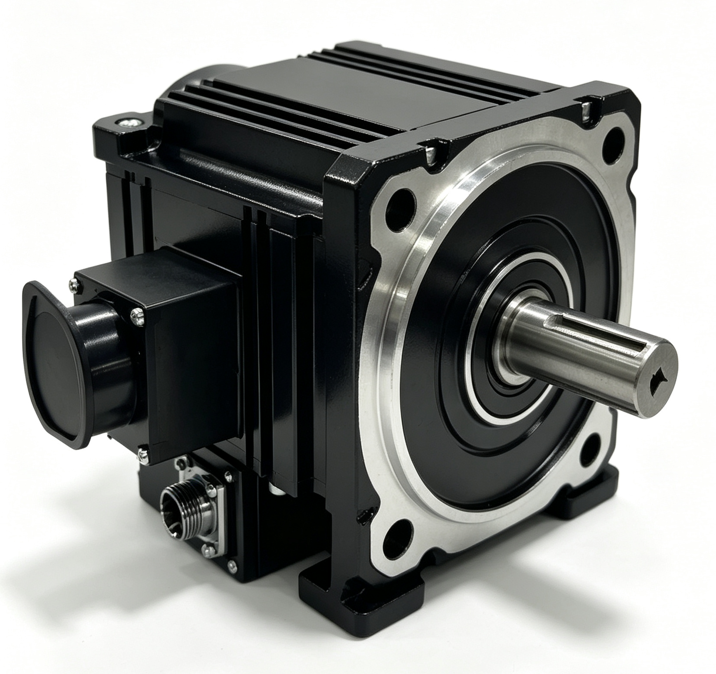

1500W伺服电机
130 机座，额定 4.8 N·m，重 4.80 kg。
- 1500W功率
- 4.8 N·m额定转矩
- 130机座
- 4.80 kg重量
性能总表
| 项 | 值 |
|---|---|
| 供电电压 | 220 V |
| 额定功率 | 1500 W |
| 额定转矩 | 4.8 N·m |
| 峰值转矩 | 14.4 N·m |
| 额定电流 | 6 A |
| 转子惯量 | 7.2×10⁻⁴ kg·m² |
| 额定 / 最高转速 | 3000 / 4000 r/min |
| 编码器 | 17 bit |
| 重量 | 4.80 kg |
安装总表
| 项 | 值 |
|---|---|
| 机座 | 130 |
| 机身长 L | 137.7 mm |
| 抱闸 L | 171.1 mm |
| 法兰 | 130（外圆 Ø145） |
| 止口 | Ø110h7 |
| 止口高 | 6 mm |
| 安装孔 | 4-Ø9 |
| 轴径 × 轴伸 | Ø22 × 55±1 mm |
| 键宽 × 键长 | 6 × 24.5 mm |
| 轴端螺纹 | M6×20 |
选型表
| 版本 | 编码器 | 抱闸 | 机身长 mm |
|---|---|---|---|
| 常规 | 增量 | 无 | 137.7 |
| 绝对值 | 17 bit 绝对值 | 无 | 137.7 |
| 刹车 | 增量 | 有 | 171.1 |
| 刹车 + 绝对值 | 17 bit 绝对值 | 有 | 171.1 |
抱闸接线见 伺服驱控一体。
工程图纸
尺寸PDF与三维模型统一见MSP1500配套电机图纸。
