步进电机
42机座步进电机
配货台选 MSP42 后对应的配套步进电机。先看外形，再核对铭牌与开孔。
步进电机外形示意。
- 42机座
- 两相 1.8°步进
- 开环 / 闭环可选
- MSP42配套货号档
外形与尺寸

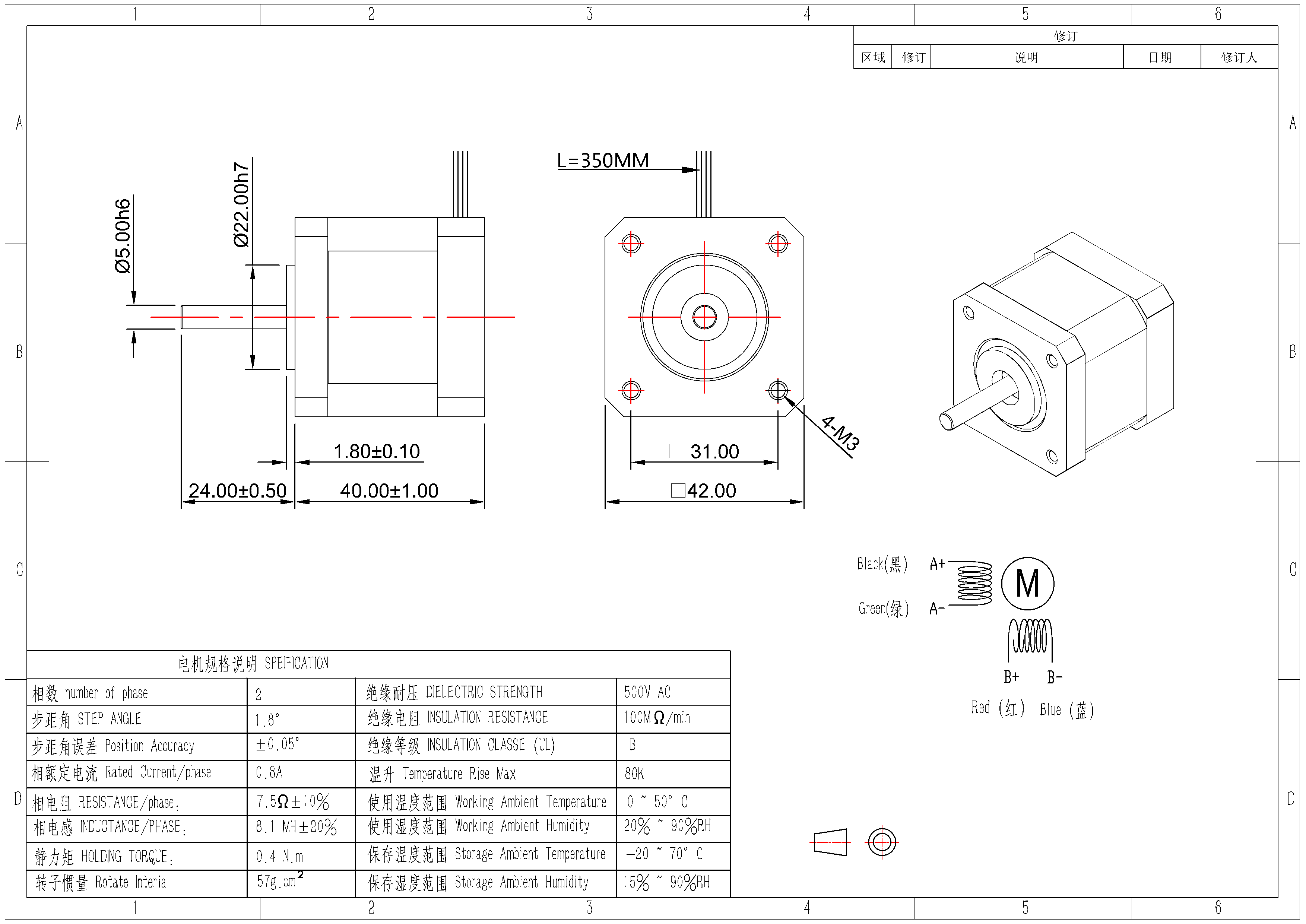

MSP42 · 标准型电机

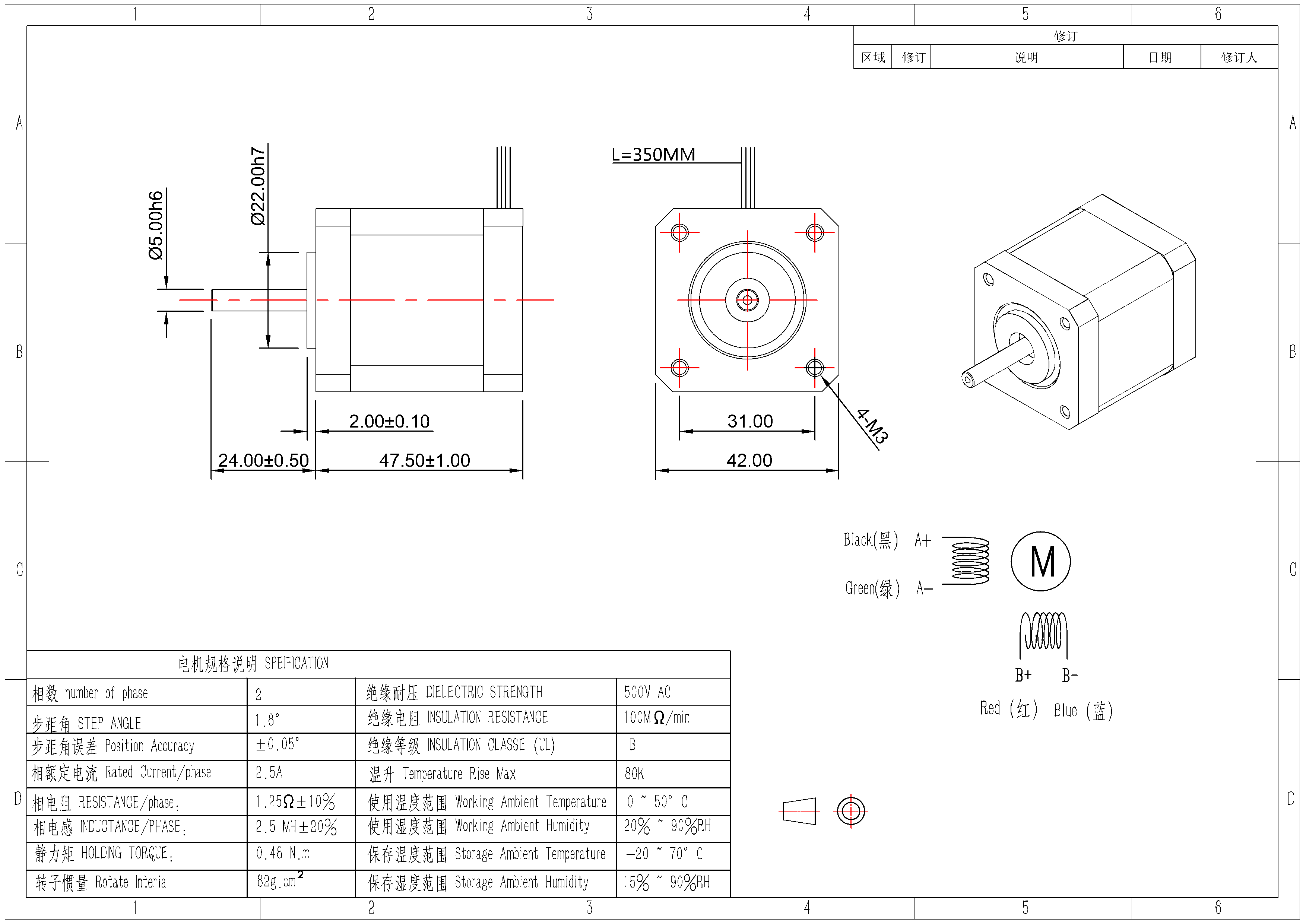

MSP42 · 高转矩型电机
同一MSP规格的不同轴长、出轴或编码器版本尺寸可能不同，定型前按所选版本及最终配货台货号复核。
铭牌参数
| 版本 | 机身长 mm | 额定电流 A | 相电阻 Ω | 相电感 mH | 保持转矩 N·m | 转子惯量 g·cm² | 轴径 |
|---|
| 标准型 | 40.0 | 0.8 | 7.5 | 8.1 | 0.4 | 57 | Ø5h6 |
| 高转矩型 | 47.5 | 2.5 | 1.25 | 2.5 | 0.48 | 82 | Ø5h6 |
工程图纸
标准型与高转矩型的尺寸图可在步进电机资料中按编号申请获取；三维模型按项目确认。
配套主机
本机座配 MSP42。供电、接线与软件入口在驱动器页；开环 / 闭环、刹车与减速机在配货台选。
