ZPF60L2
直角二级，轴向相关 162 mm。400W 既要拐弯又要 9 以上速比时用这一支。
- 60法兰
- 二级 L2级数
- 直角安装
- 162 mm相关长
这支做什么
配 MSP400 一体机。输入夹紧式，不要再加联轴器。软件里把减速比写进行程换算：圈数 × 比数 = 输出圈数。
| 项 | 值 |
|---|---|
| 系列 | ZPF60L2 |
| 配电机 | 400W 伺服 / 60 机座 |
| 额定输入转速 | 3000 r/min |
| 背隙 | ≤15 arcmin |
| 效率 | 96% |
| 噪音 | ≤61 dB |
| 润滑 | 合成脂，免维护 |
| 安装 | 任意方向 |
适合：侧装 400W、行程分辨率要二级速比。
不要选它：只要拐弯、速比 ≤10，用更短的 ZPF60L1。
速比与额定扭矩
极限瞬时扭矩按额定的 2 倍核。连续重载再乘 1.5–2 安全系数。
| 速比 | 额定 N·m | 瞬时 |
|---|---|---|
| 9 / 12 / 15 / 30 | 22 | 2 × 额定 |
| 16 / 20 / 28 / 40 | 33 | 2 × 额定 |
| 25 / 35 / 50 | 35 | 2 × 额定 |
| 70 | 27 | 2 × 额定 |
| 100 | 15 | 2 × 额定 |

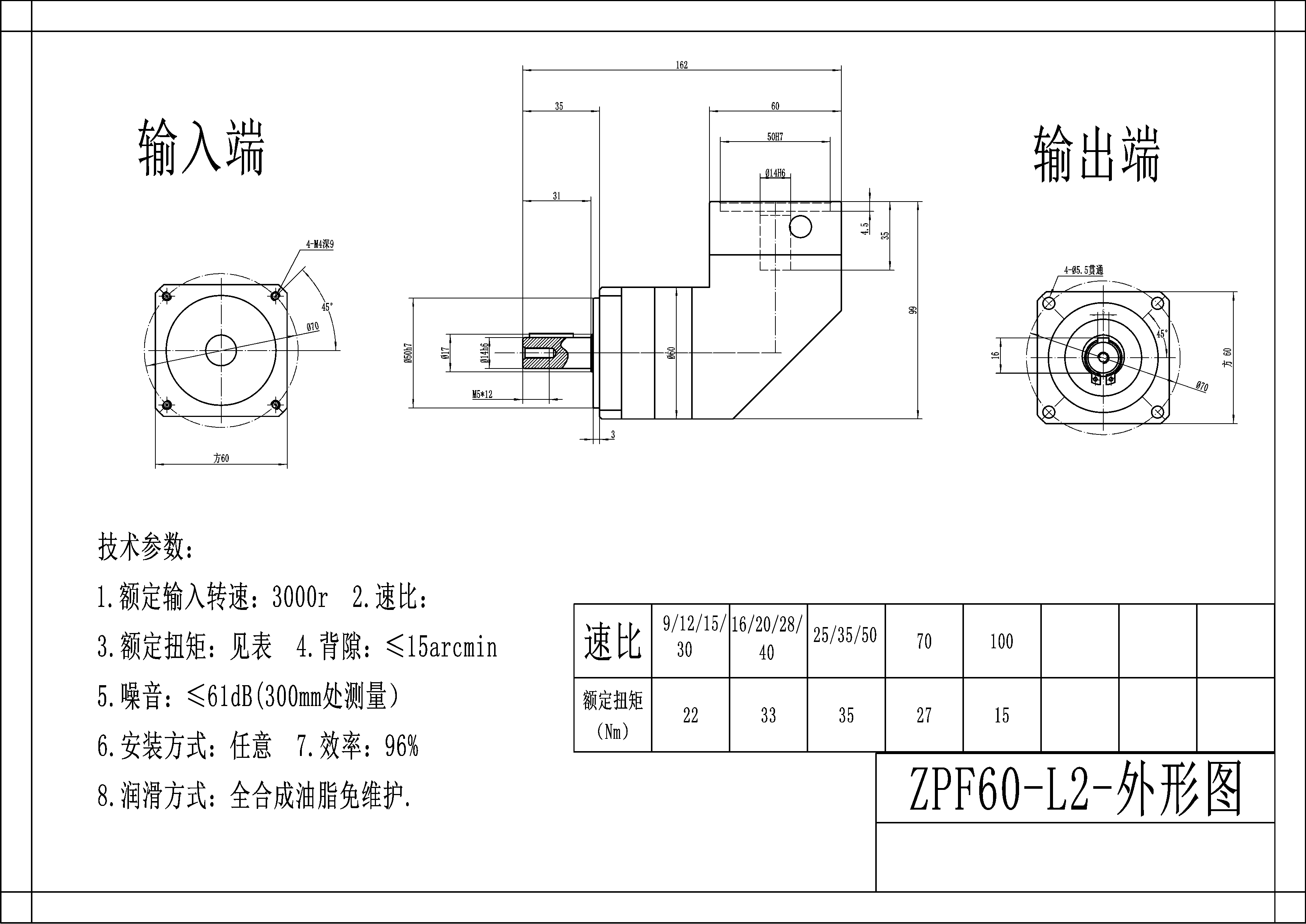

外形与尺寸
开孔、止口和轴伸按下图；更换电机轴径时须同时核算输入夹紧套。
下载链接
本支三维 STEP 当前不公开，不挂空链。
订货编号
货号只写系列加比数，不写法兰：ZPF9 / ZPF15 / ZPF20 / ZPF30 / ZPF50 / ZPF100。整串例子：XR-Online-MSP400-C-2M-ZPF20。
下单同时给：主机 / 电机型号、目标输出转速、负载力矩、是否要刹车。输入夹紧孔必须对上电机轴径。
