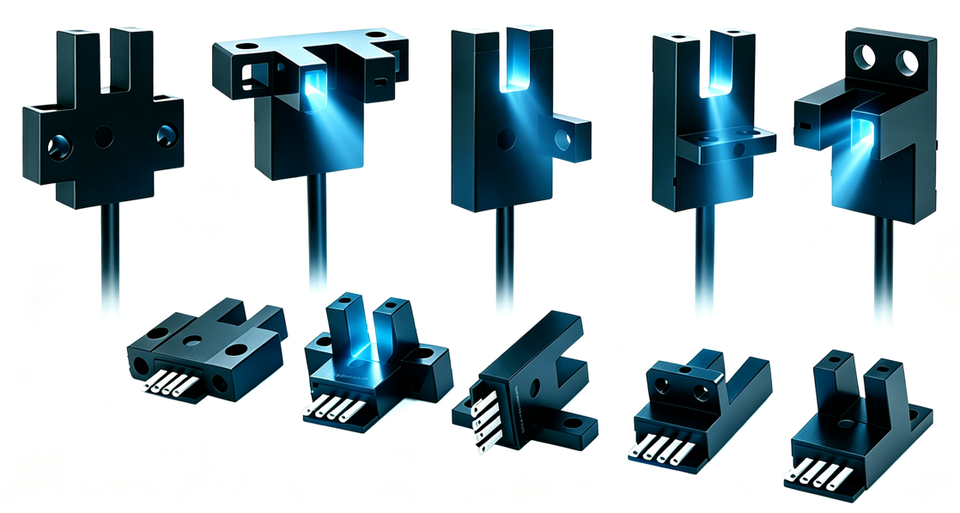

功能介绍

红外发射和接收做在同一只 U 形壳体两侧。挡片进入 5 mm 槽口遮光，输出翻转。不靠颜色，对面也不用再装一只，适合装在滑台、螺母座或原点挡块上。

用途	数量	不配的后果
原点回零	1	上电不知道绝对位置，动作起点对不齐
正负限位	2	程序出错或回零失败会一直撞到底

绝对值编码器：上电免回零，原点可以不装；限位仍建议装，它是机械保护。

怎么选择

新做支架：先看 SX674-WR，密着、孔距 7 mm、导线 1 m。
已有开孔：对照下表。孔距 19 走 670 / 671 / 672；孔距 7 走 673 / 674 / 676 / 677；槽口中心高 10 mm 走 675。不要改孔硬装。
再定出线：670–674 可选接插件或导线；675 / 676 / 677 只有导线。
定动作：限位常用遮光 ON（黑线）；原点按回零方向选黑或白，不要两根接到同一输入。

调试顺序：先装上、在软件里看信号是否翻转，再回零。线和动力线分开走。

单位 mm。

接插件另配接头。导线标准 1 m，可按项目加长。

单位 mm。开孔按安装孔与孔距。

型号	槽宽	叉口深	孔距	安装孔	包络	备注

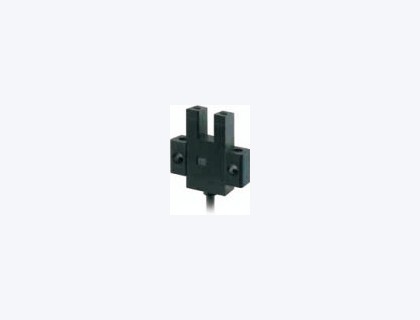

`SX670`	5	9	19	2-Φ3.2	总长 25.4；安装面宽 6.95；壳体高 13.2	标准侧装，倒角 4-R1

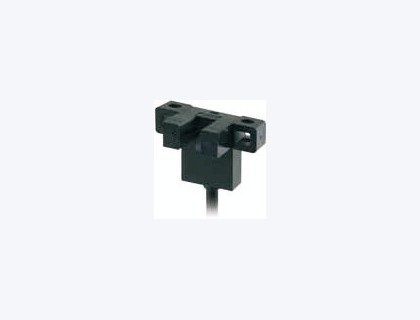

`SX671`	5	9	19	2-Φ3.2	总长 26.2；安装臂高 14.5；侧向 15.5	槽口与安装面错位

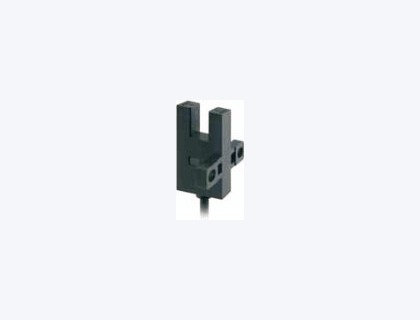

`SX672`	5	9	19	孔距 19	槽口中心高 7；主体高 22.2；T 臂 26	贴型材侧面

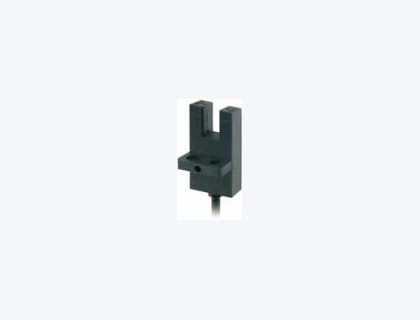

`SX673`	5	9	7	2-Φ3.2	主体 22.2 × 13.4；安装面厚 12.8；光轴高 14.4	密着，孔 Φ3.2

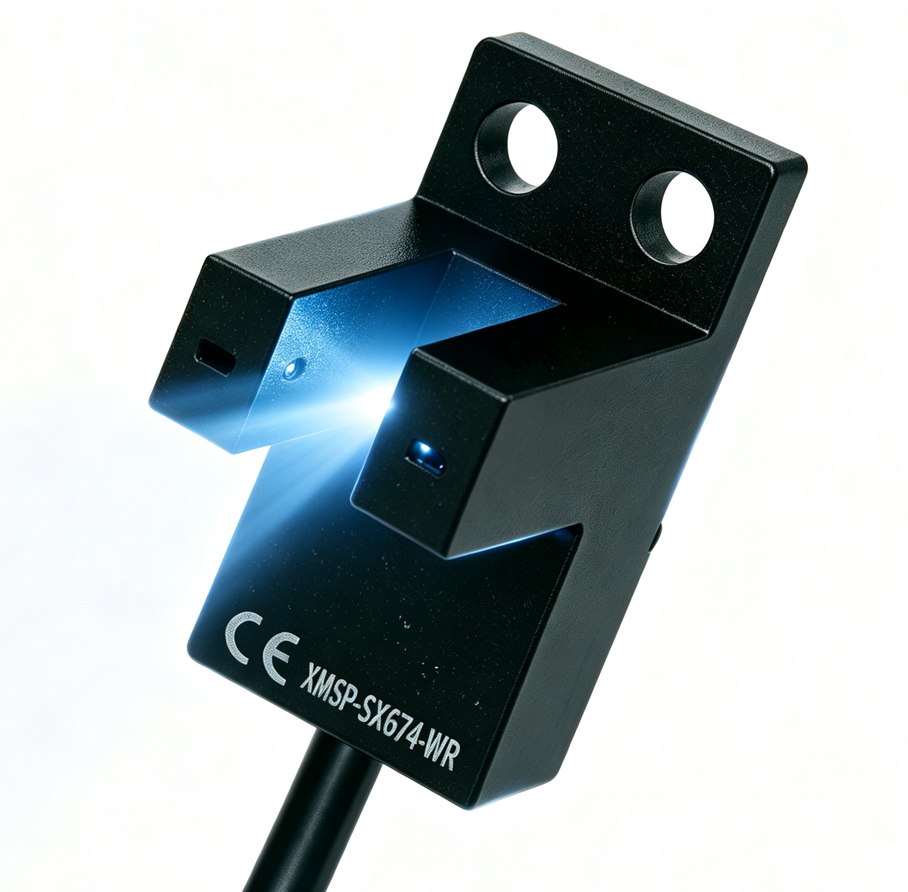

`SX674-WR`	5	9.3	7	2-Φ3.5	相关高 21.5；槽口宽向 13.6；侧向 15.5	朝向不同于 673

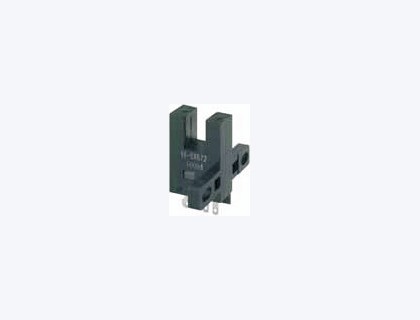

`SX675`	5	9	—	Φ3.2	槽口中心高 10；主体高 26.2；T 臂 19.5	仅导线

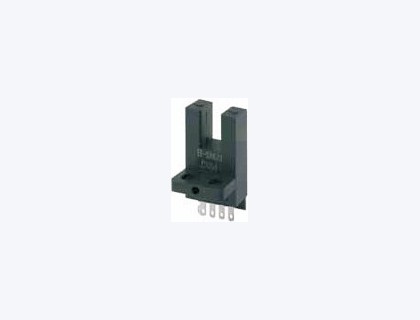

`SX676`	5	9	7	Φ3.5	主体 26.2 × 13.4；安装面宽 13.2	F 型，仅导线

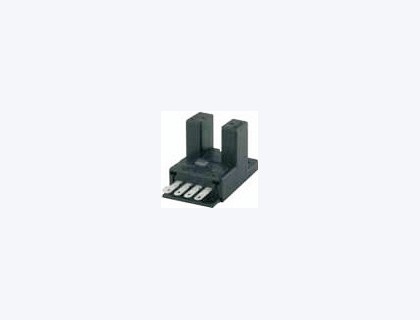

`SX677`	5	9	7	Φ3.5	主体 26.2 × 13.4；安装面宽 13.2	R 型，与 676 镜像

670 / 671 壳体厚约 6.4 mm，槽壁 0.8、槽口开口 2。接插件插针节距 2.54。

常用写 SX674-WR。原点 1 + 限位 2，默认三只。

其他外形按上表型号加后缀：无后缀 / A 为接插件，-WR 为导线 1 m。675 / 676 / 677 只有导线型。

传感器外形三维当前不公开。
